为追求简单和经济高效，许多 EtherCAT 网络采用菊花链（或线性）拓扑结构。在这种拓扑结构中，多台设备以简单的线性方式相互连接。尽管该设计有诸多优点，却存在一个致命的单点故障隐患。

可以将其想象为一连串相连的延长线：如果拔掉其中一条，后面的延长线就会断电。

在工业环境中，各种情况都可能发生，例如链路中某个节点故障、电缆受损或某处连接断开。这些情况一旦发生，链路中所有下游设备将立即与主控端断联。这可能导致生产线某一段完全瘫痪，进而造成产能损失和高额停机成本，并增加故障排查的复杂度。随着链路中设备数量的增加，这类风险也会随之上升。

那么，如何才能突破最简单却最脆弱的拓扑结构限制，充分发挥 EtherCAT 技术优势？答案在于——采用不同的拓扑结构来构建更具韧性的网络架构。

EtherCAT 技术支持多种拓扑结构，包括树型和星型。下文将探讨这些拓扑结构如何助力构建更稳固的 EtherCAT 网络。

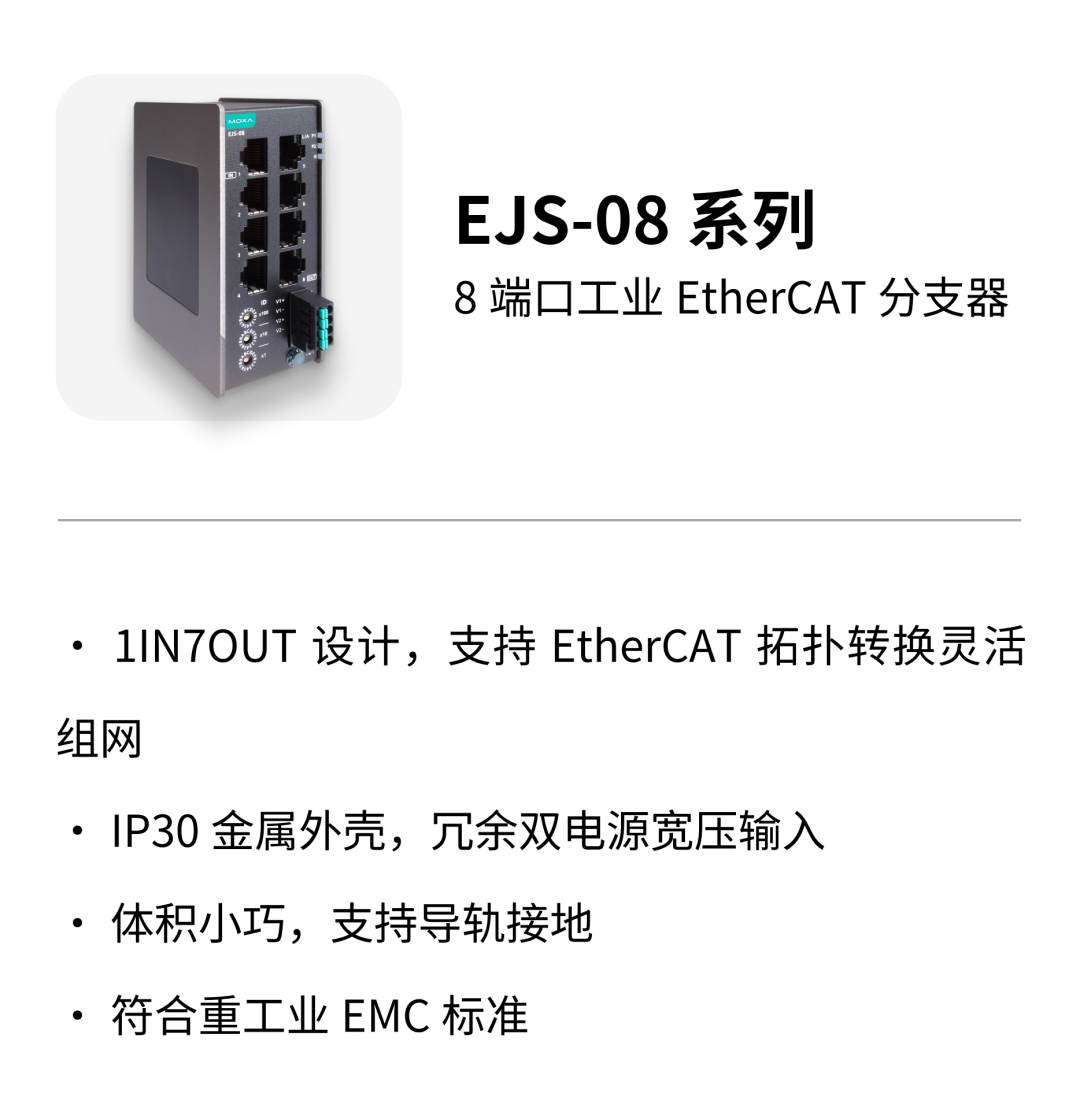

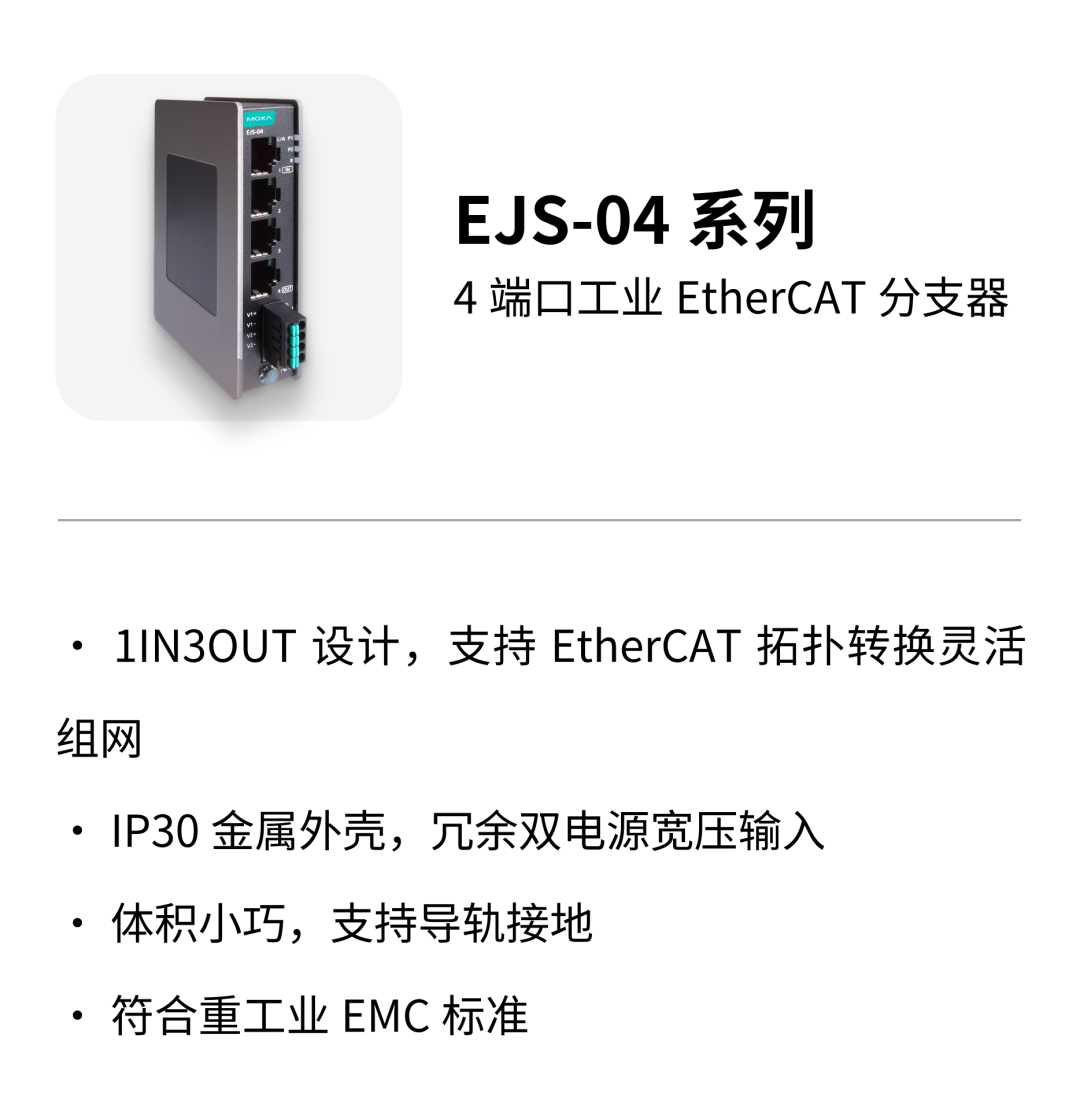

不同于单一线性结构，树型拓扑结构以 EtherCAT 分支器作为分叉点。主控端连接至一个分支节点，而该节点配备多个分支端口。每个端口均可连接一台从站设备，或连接至其自身的小型菊花链分区（即分支），后者更为常见。

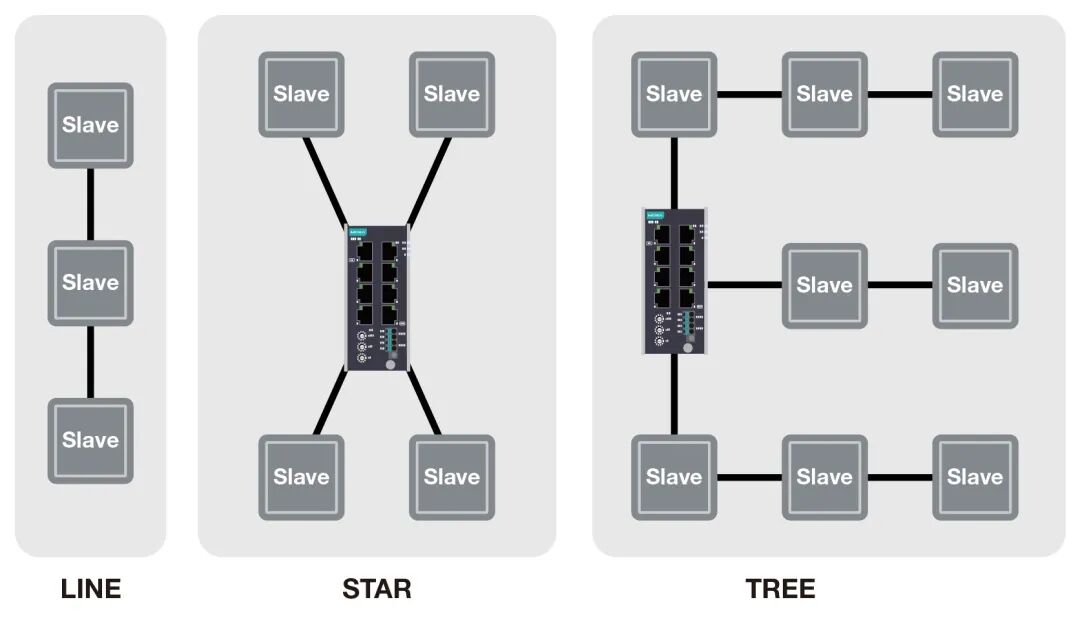

由此形成类似树状的结构：主控端如同树根，分支器为主干，而设备分区则构成较小的枝桠。相比之下，星型拓扑是树型拓扑的简化版本，仅包含一个分支层级。如果某一分支中的设备或电缆发生故障，其他分支不会受到影响。

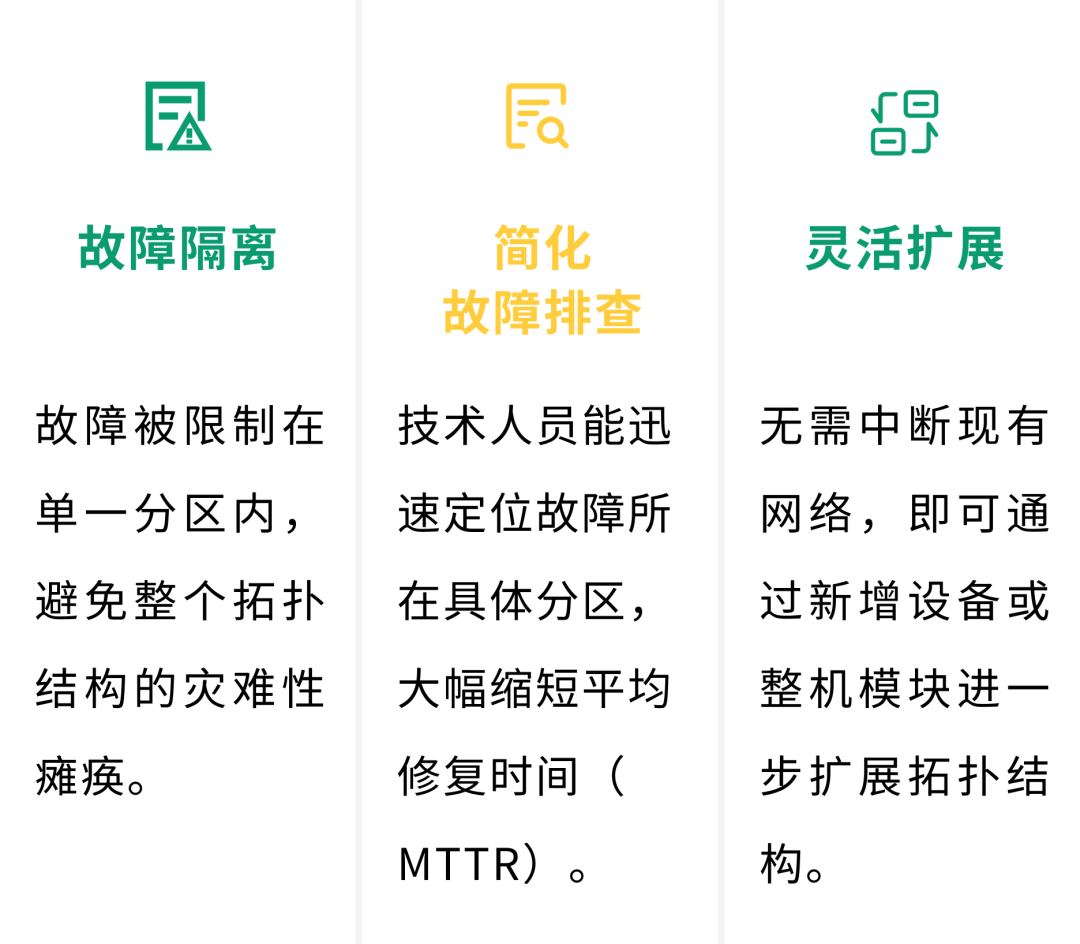

这种灵活的拓扑设计具有三大直接优势：

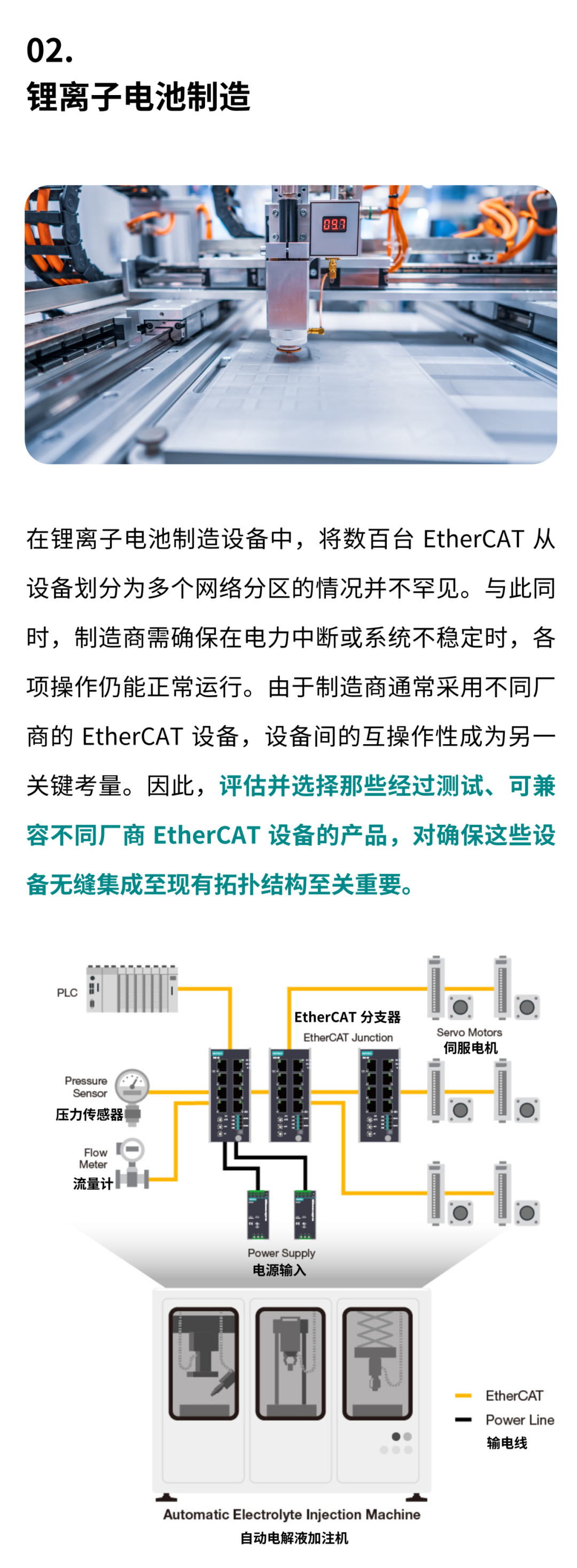

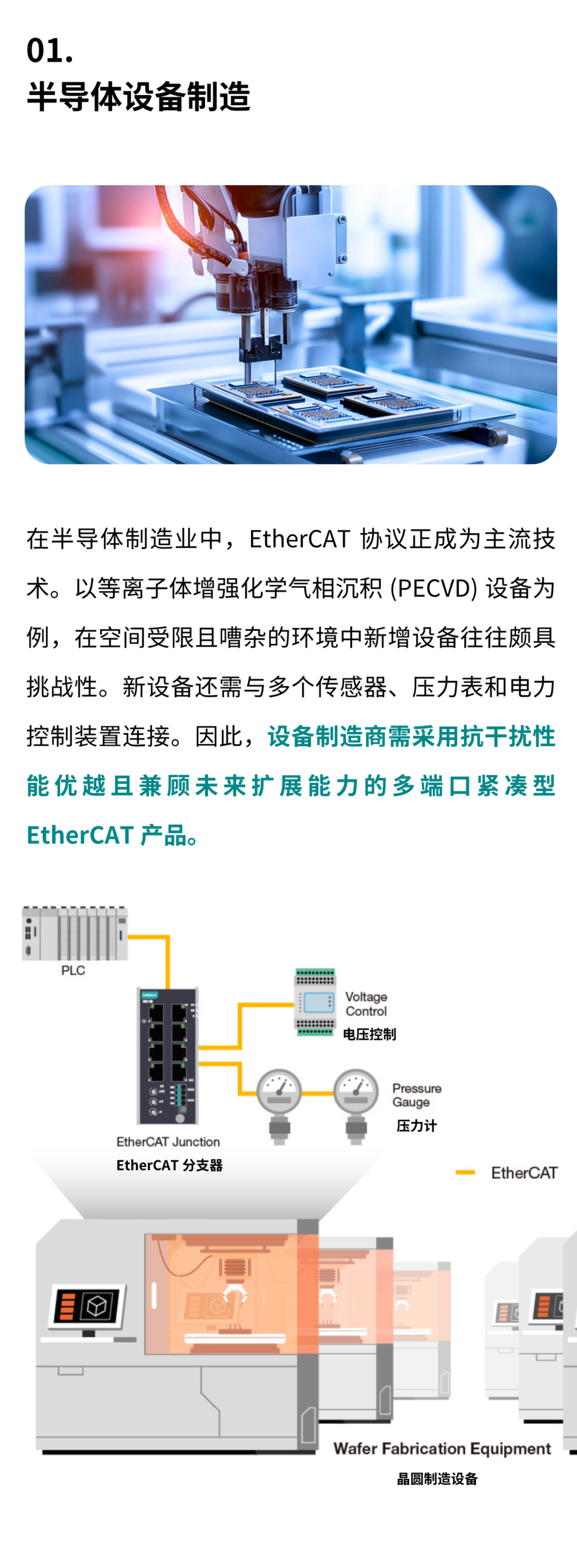

以半导体和锂离子电池制造两大实际应用场景为例，两者均依赖 EtherCAT 技术实现实时运动控制与精密生产。此类高敏感度应用无法承受系统停机风险，必须建立可靠连接，确保 EtherCAT 持续无缝通信。
